做工業傳感選型這幾年，接觸過不少歐美高精度測量品牌，德國SEIKA Mikrosystemtechnik GmbH算是我心中傾角、加速度測量賽道里實用性和穩定性兼顧的標桿品牌。1975年成立至今，整整五十年只深耕物理量精密測量，不做雜類產品線，從核心傳感芯片、配套調理電路到安裝機械配件全部自研自產，還能根據設備廠商的非標需求做全套定制化方案，不管是工程機械野外作業，還是實驗室微米級精密測控，都能匹配對應的產品。今天結合一線選型、現場落地的實際經驗，完整梳理SEIKA全系列傳感器的特點、適用場景和選型要點。

一、傾角儀六大標準系列：覆蓋全量程、全輸出信號工業測量需求

SEIKA傾角儀是品牌核心產品線，劃分N、NA、NB、NG、NGI、NGU、NG360多條細分型號，區分模擬電壓、4-20mA電流、RS485總線三類輸出，測量范圍從±2°微小傾角到360°無盲區全覆蓋，全部采用自研電容式傳感核心，抗振動、溫漂控制是同價位進口傳感器里的突出優勢。

1. N系列：基礎微型高精度模擬傾角儀

N2、N3、N4是品牌入門級工業傾角傳感器，體積小巧輕量化，外殼自帶金屬安裝底座，現場拆裝很方便。核心優勢是輸出信號線性度拉滿，角度和模擬直流輸出嚴格一一對應，不會出現中段數據失真，設備閉環控制時不用額外做算法補償。

三款量程區分清晰：N2（±10°，分辨率＜0.002°）、N3（±30°，分辨率＜0.005°）、N4（±70°，分辨率＜0.01°），適合角度變化不大、對尺寸有約束的自動化設備。

實際落地里有兩個很實用的設計：一是塑料外殼實現傳感器本體電氣隔離，不用額外單獨接地，現場接線少一道工序；二是帶機械夾緊環，設備組裝后能360°自由調零，哪怕安裝底座加工存在微小偏差，也能快速校準零點，省去反復加工工裝的麻煩。唯一短板是無內置信號調理，后端需要搭配采集模塊做信號轉換，更適合自帶信號處理單元的設備。

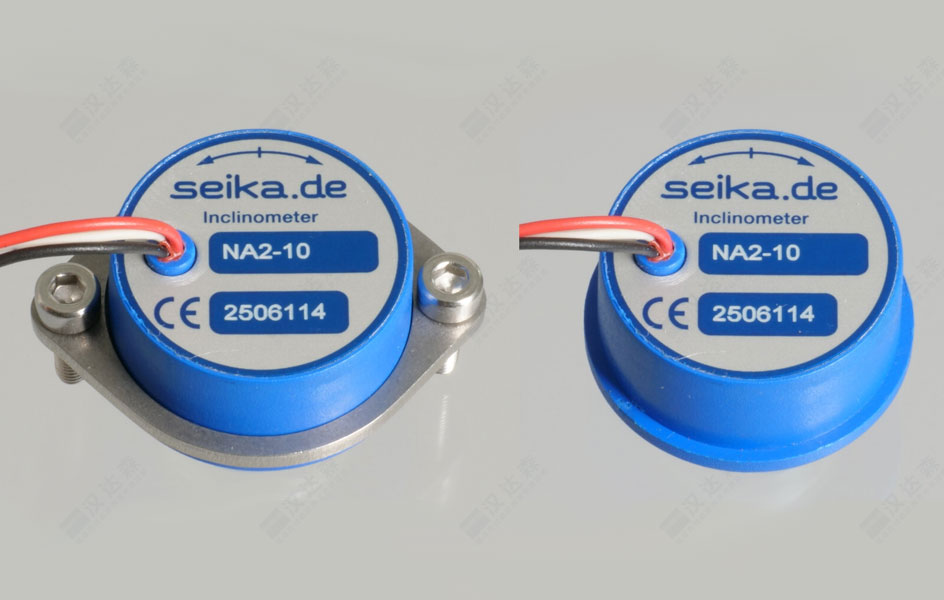

2. NA系列：集成信號調理，直連PLC標準化電壓輸出

很多做自動化設備的客戶偏愛NA系列，核心原因是內部預裝激光微調信號調節器，自帶溫度補償算法，出廠校準完成，直接輸出0~5V標準電壓，拿到手就能對接市面絕大多數PLC、運動控制卡，省去外接信號盒的成本。

型號按量程劃分NA2-05(±5°)、NA2-10(±10°)、NA3-30(±30°)、NA4-45(±45°)、NA4-70(±70°)，分辨率同樣做到＜0.002°，靈敏度完全滿足精密測控。電氣設計很貼合工業現場：9-30V寬直流供電，工地車載不穩定電源也能正常工作，帶電源反接保護，新手接線失誤也不會燒壞傳感器；IP65防塵防水，戶外露天設備、起重機械都能直接裝。

長期配套醫療導航設備、小型檢測儀器的客戶反饋，這款電纜出線做了防松脫抗振處理，常年往復振動工況下極少出現斷線、信號跳變問題，環境耐受溫度覆蓋-25℃~+70℃，常規室內外工況完全夠用，特殊低溫場景還能定制外置穩壓5V版本。應用場景包含檢測儀器、水陸空載具、起重機械、機器人、科研設備、醫療通信導航、自動化安全系統的傾角測控。

3. NB系列：極致微小傾角測量，分辨率行業拔尖

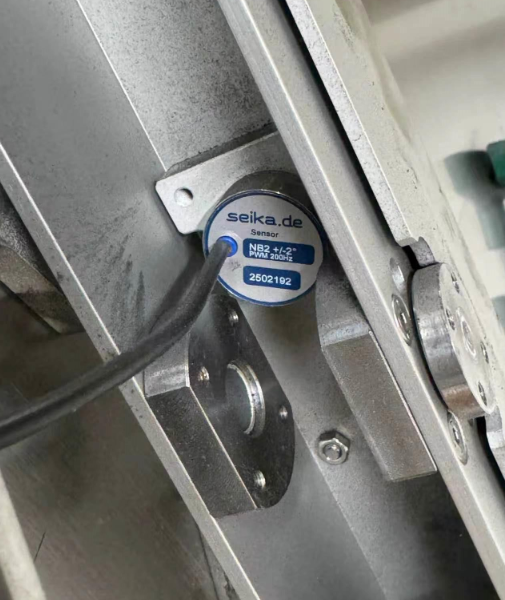

如果設備需要捕捉零點附近極其細微的傾斜變化，NB系列是首選，也是我做精密調平項目的常用型號。分為NB2（±2°量程）、NB3（±10°量程），分辨率優于0.001°，市面上同尺寸傳感器很難達到這個精度。

傳感結構采用帶氣體動力阻尼的電容彈簧-質量系統，最大亮點是極低橫向靈敏度，設備安裝存在側向偏差時，幾乎不會引入額外測量誤差，特別適合光學平臺、精密機床、實驗室標定臺這類對安裝公差敏感的設備。輸出支持模擬直流或PWM脈沖兩種模式，內部電路功耗極低，適合電池供電的便攜式檢測設備；0.3秒快速建立響應，連續24小時不間斷監測也不會出現零點漂移。

外殼是全金屬圓柱結構，底部自帶安裝螺紋柱，狹小設備腔體里也能靈活固定，IP65防護，供電僅需3~6V低壓，很多小型車載檢測設備都會優先選用NB2做高精度調平監測。

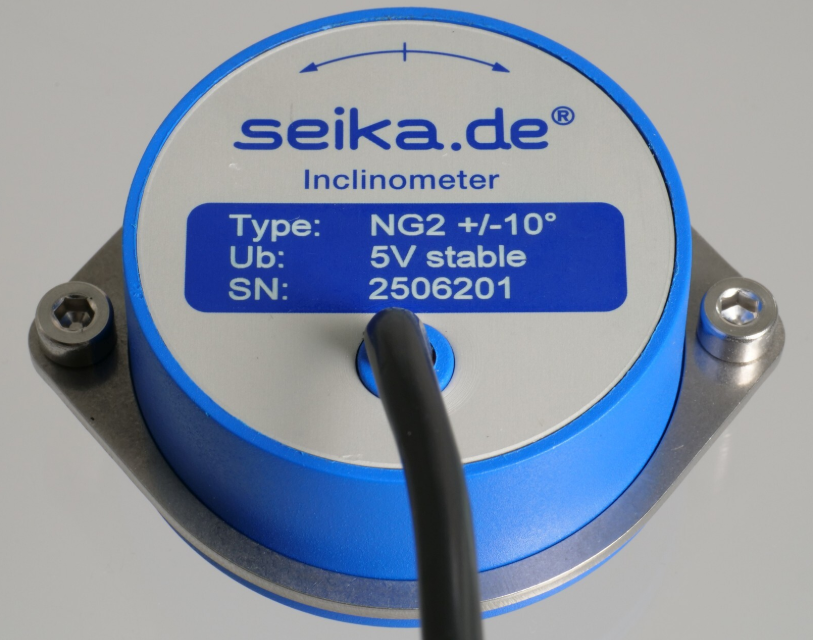

4. NG系列：重型設備通用基礎傾角儀，耐受萬g沖擊

NG系列面向工程機械、礦山設備、重型車輛這類強沖擊工況，采用電容式液體測量原理，無內部機械活動件，可承受10000g瞬時機械過載，工地落石、車輛顛簸沖擊完全不用擔心損壞。

量程覆蓋NG2(±10°)、NG3(±30°)、NG4(±80°)，線性偏差控制在滿量程0.1%以內，分辨率最低可達0.001°。供電標準3~6V，官方推薦搭配穩壓5V電源使用，這也是現場經常提醒客戶的關鍵點：3-6V區間傳感器可以通電工作，但電壓波動會放大溫漂，長期野外監測一定要配穩壓模塊，才能穩定維持測量精度。

對比N系列，NG抗沖擊、溫穩性能全面升級，挖掘機、鉆機、采礦機械姿態監測基本都選用該系列，是重型工業場景性價比最高的基礎傾角型號。

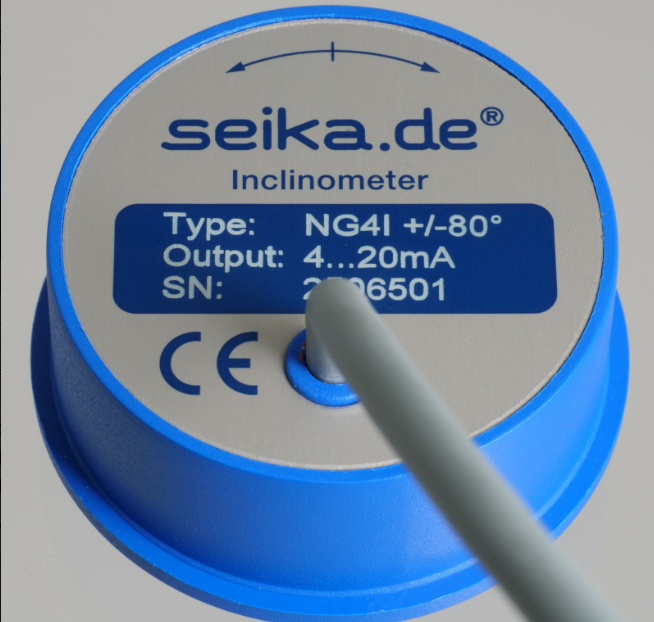

5. NGI系列：4-20mA兩線制電流輸出，遠距離布線優選

工業遠距離布線、多粉塵潮濕現場，4-20mA電流信號抗干擾能力遠優于電壓信號，NGI系列就是專門做兩線制電流輸出的傾角儀，型號NG2I(±10°)、NG3I(±30°)、NG4I(±80°)。

兩線制設計最大優勢是回路同時給傳感器供電、傳輸信號，不用單獨鋪設供電線纜，長距離布線能省下大量線材成本；內置寬溫智能補償算法，工作溫度拓展至-40℃~85℃，北方冬季戶外、高溫冶煉輔助設備都能穩定運行。不同量程匹配標準化靈敏度，±10°型號0.8mA/°、±30°為0.266mA/°、±80°為0.1mA/°，后端采集程序調試簡單。

如果現場環境有海水鹽霧、強化學腐蝕，不建議直接用裸裝NGI，可以搭配下文介紹的SB1I傳感器盒，防護等級直接升級至IP67，防腐、抗干擾能力再上一個臺階。輸出信號為4...20mA兩線制，整機IP65防塵防水。

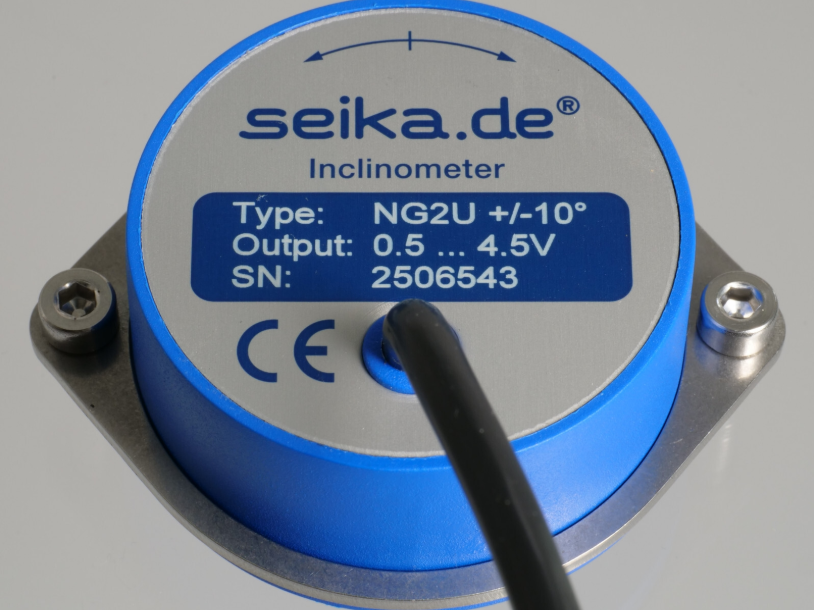

6. NGU系列：寬壓電壓輸出，車載非穩壓場景專用

工程車輛、農機這類設備電源波動極大，NGU系列針對性做了9~30V寬壓適配，無需額外穩壓模塊，車載電瓶直接供電，輸出0.5~4.5V線性電壓，同時帶電氣隔離、全溫域溫補。

NG2U(±10°)、NG3U(±30°)、NG4U(±80°)三款基礎型號，默認出廠9-30V寬壓版本，有精密穩壓需求可以單獨定制5V穩壓款，訂貨時需要額外備注。產品通過CE、EMC電磁兼容認證，車輛電機、大功率液壓系統產生的電磁干擾不會造成信號跳變，大量用于農機姿態監測、工程測繪設備底盤調平，還支持定制特殊量程、自定義輸出區間，適配小眾非標設備。

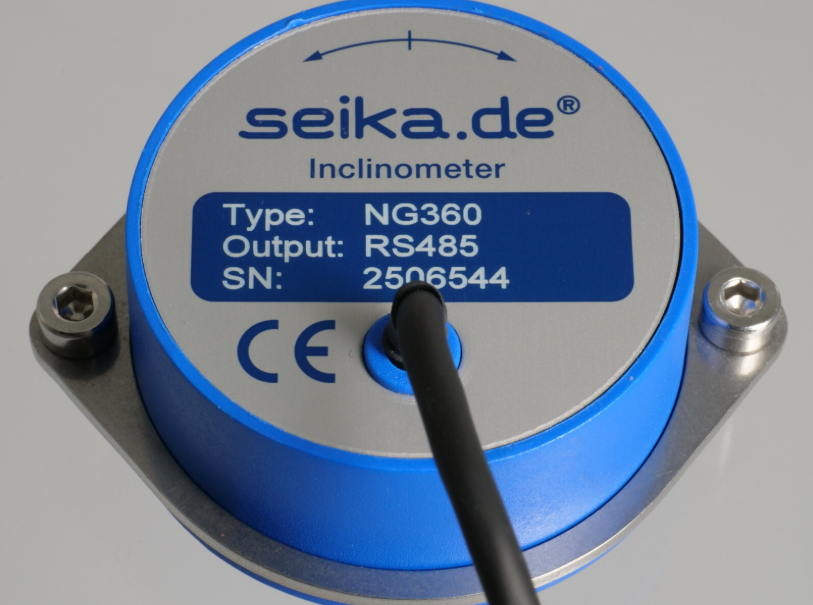

7. NG360：全角度RS485總線智能傾角儀，無盲區360°測量

前面所有傾角儀都存在正負量程限制，無法完整覆蓋一圈角度，NG360徹底解決這個痛點，依靠?jī)?nèi)置16位微處理器，實現0~360°無盲區連續測量，不管設備旋轉到任何姿態，都能精準讀取角度數值。

輸出采用工業通用RS485總線，一條總線線路最多掛載78臺傳感器，大型分布式監測項目（如多節橋梁姿態監測、多臺起重機集群管控）能極大簡化布線架構，降低施工和后期維護成本。分辨率0.01°，線性誤差僅±0.25°，處理器實時動態校正溫度漂移，全年高低溫環境下數據一致性很好；供電9~15V直流，多用于自動化產線旋轉工位、衛星天線跟蹤、船舶全方位姿態監測等場景。

二、SB1傳感器盒系列：一體化封裝，極致惡劣工況專用

單純裸裝傳感器在鹽霧、深水、強腐蝕環境下壽命會大幅縮短，SEIKA配套推出SB1I、SB1U兩款集成式傳感器盒，把傾角傳感單元、精密信號調理板全部封裝在壓鑄鋁合金外殼內，防護等級直接拉滿至IP67，外殼噴涂專用海水防腐涂層，港口船舶、海上風電、化工設備這類極端場景必須優先選用。

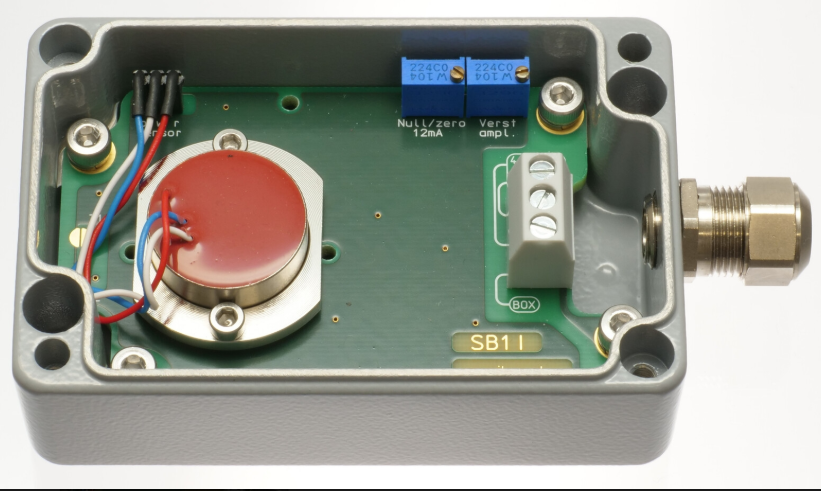

SB1I（4-20mA電流輸出盒）

內部集成SEIKA原廠傳感芯體+可調零、增益信號電路板，預留電位器可現場微調零點與輸出幅值；兩線制4-20mA輸出，供電10~30V DC，內部電路與金屬外殼完全電氣隔離，工業變頻器、大功率電機旁安裝也不會出現雜波干擾。工作溫度-40~+85℃，外殼耐海水腐蝕，海上平臺、內河船舶姿態監測幾乎全部選用這款，任意方向安裝都不影響測量精度。

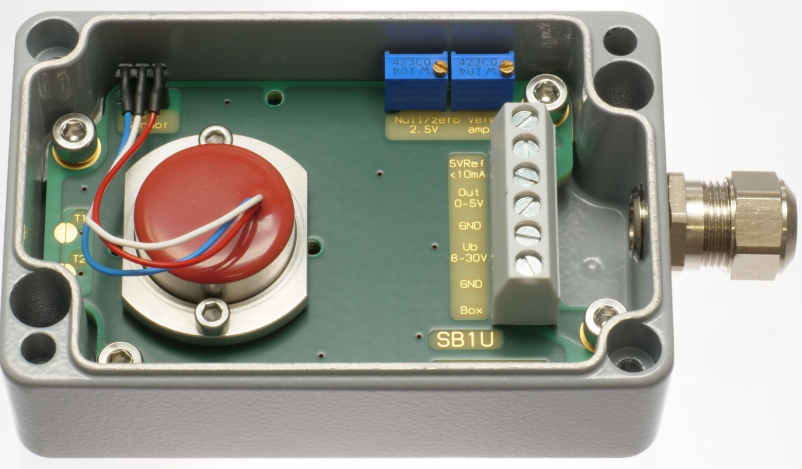

SB1U（0.5-4.5V電壓輸出盒）

電壓輸出一體化方案，9~30V寬壓供電，內置低溫漂5V基準電壓，輸出信號穩定，側邊配備金屬防水電纜接頭，防塵防水密封性優異。支持出廠定制校準，可根據客戶設備需求調整輸出曲線，農業大型收割機、重型運輸車底盤監測使用廣泛；同樣具備全隔離抗干擾、IP67防腐防護，潮濕多塵的露天廠區設備適配性極強。整機工作溫度覆蓋-40 ... +85℃。

三、加速度計系列：B靜態通用型+BDK動態振動專用

除傾角測量，SEIKA加速度計依托相同電容式彈簧-阻尼技術，分為B、BDK兩大系列，區分靜態+動態兩用、純動態振動監測兩種定位，沖擊耐受能力統一達到10000g，工業設備狀態監測、振動檢測場景適配性很強。

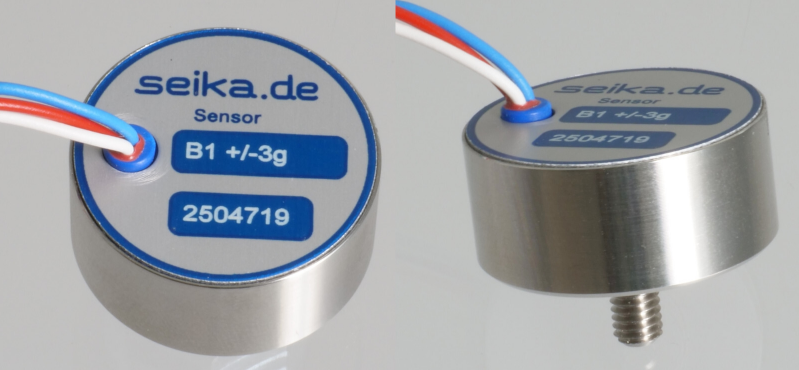

B系列：靜態傾斜+動態振動二合一加速度計

B1(±3g)、B2(±10g)、B3(±50g)三款量程，最大特色是零截止頻率直流響應，既能像傾角儀一樣靜態測傾斜角度，又能捕捉設備運行時的動態振動信號，一臺傳感器兼顧兩種測量需求，預算有限、設備空間狹小的項目很實用。

內部氣體動力阻尼結構抑制共振峰值，全頻段輸出線性穩定，極低溫漂保證長年監測數據不偏移；頻響帶寬隨量程提升，B1覆蓋0~160Hz、B3最高至0~550Hz，風機基座靜態沉降監測、工程機械振動姿態同步檢測、科研力學實驗都經常選用，IP65金屬外殼，底部螺紋安裝，拆裝便捷。

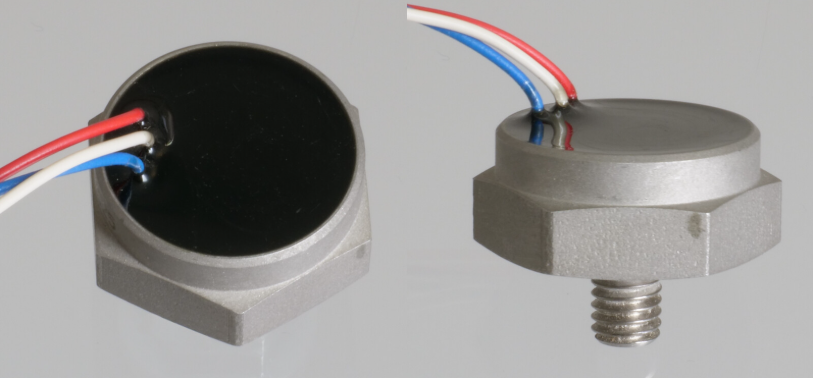

BDK系列：純動態高頻振動測量加速度計

BDK3(±3g)、BDK10(±10g)、BDK100(±100g)專為振動檢測開發，低頻起始1Hz，最高量程BDK100頻響可達1500Hz，針對電機、齒輪箱、軸承、風機葉片等部件做故障振動監測。

輕量化六角金屬殼體，安裝占用空間極小；低輸出阻抗設計，百米長度電纜傳輸信號衰減微弱，大型機組遠距離測點不用加裝信號放大器；低橫向靈敏度，僅捕捉軸向有效振動，避免設備側向晃動帶來的無效數據干擾，風電運維、軌道交通車輛底盤振動、工業泵體狀態監測是核心應用場景。

四、全行業落地應用場景分享

從多年配套項目經驗來看，SEIKA傳感器的覆蓋行業跨度非常大，從輕量化醫療設備到重型礦山機械，都有成熟落地案例：

1. 建筑工程機械：起重機幅度傾角監測、鉆機姿態控制、輸送帶水平校準、挖掘機底盤調平，多選用NG、NGU、B系列；高腐蝕港口起重設備搭配SB1I防護盒；

2. 軌道交通&船舶海洋：列車底盤高度、車身姿態監測；船舶船體傾斜、海上風電平臺沉降，優先NGI、SB1I防腐封裝型號；

3. 能源與工業自動化：風電塔筒振動監測（BDK加速度計）、機械臂精準定位、自動化旋轉工位（NG360總線傾角儀）；

4. 科研、精密測量、航空航天：光學平臺調平、地殼形變監測、無人機/衛星天線姿態，NB、NA高精度微型系列為主；

5. 醫療、物流設備：手術機械臂定位、立體倉儲輸送線水平檢測，小型輕量化N、NA系列適配狹小設備腔體。

五、選型避坑實戰經驗（一線實操總結）

很多客戶初次選型容易踩誤區，結合對接幾十家設備廠商的經驗，整理幾個高頻注意點：

1. 供電匹配：NG裸裝傳感器建議穩壓5V；車載設備直接選NGU寬壓9-30V；遠距離布線、潮濕腐蝕環境優先4-20mA輸出NGI/SB1I；多測點集群監測直接上NG360 RS485總線；

2. 精度與量程取舍：微小調平（±2°內）選NB2；常規設備±10°用N2/NA2/NG2；大角度工程設備±80°選NG4/NG4U；360°連續旋轉唯一NG360；

3. 環境防護升級：戶外露天輕度粉塵雨水裸裝IP65傳感器夠用；海水、化工腐蝕、長期浸水必須加SB1系列IP67防腐盒；

4. 加速度計區分：既要測傾斜又要測振動選B系列；只做設備故障振動檢測、高頻采集直接BDK系列。

六、定制化配套服務

標準化型號無法滿足特殊指標時，SEIKA支持全流程定制方案：從傳感芯體參數調整、輸出信號自定義、外殼封裝改造，到配套機械安裝支架、專用信號調理模塊，提供設計、樣品測試、批量量產一站式服務，針對半導體、航空航天、特種醫療等有嚴苛非標要求的行業，能單獨開發專屬傳感器，這也是很多高端設備廠商長期固定選用該品牌的核心原因。
